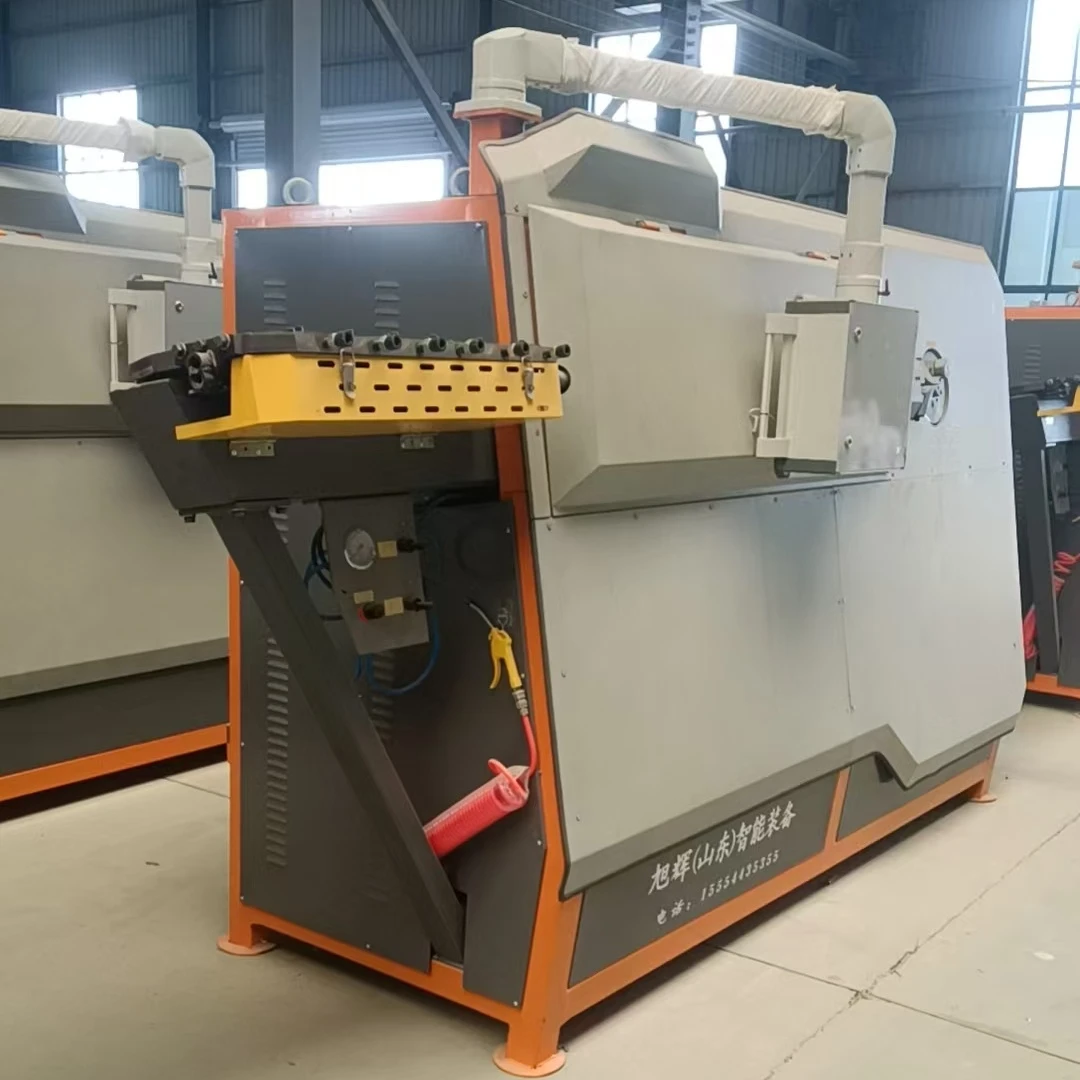

দ">ইস্পাত বার নমন এবং coiling মেশিনএকটি বিশেষ সরঞ্জাম যা একটি সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা বা যান্ত্রিক সংক্রমণ নিয়ন্ত্রণের মাধ্যমে স্টিল বারগুলির সোজা করা, স্থির{0}} দৈর্ঘ্য কাটা, বাঁকানো এবং শিয়ারিংকে একীভূত করে৷ এটি প্রধানত স্টিরাপ উপাদান তৈরি করতে ব্যবহৃত হয় যা বিল্ডিং স্ট্রাকচারে প্রধান শক্তিবৃদ্ধি বারগুলির অবস্থান ঠিক করে এবং এটি ইস্পাত বারগুলিকে বিভিন্ন আকার যেমন ডান কোণ, হুক এবং আর্কসে প্রক্রিয়া করতে পারে।
ইস্পাত বার প্রসেসিং যন্ত্রপাতির একটি মূল প্রকার হিসাবে, এটি ঐতিহ্যগত সেগমেন্টেড ম্যানুয়াল অপারেশন মোডকে সম্পূর্ণরূপে রূপান্তরিত করেছে এবং আধুনিক নির্মাণ ও অবকাঠামো প্রকল্পগুলিতে মানসম্মত স্টিরাপ উত্পাদন অর্জনের জন্য প্রধান সরঞ্জাম হয়ে উঠেছে।
কাজের নীতি এবং মূল কাঠামো
কোর ওয়ার্কিং লজিক
সম্পূর্ণ স্বয়ংক্রিয় সিএনসি স্টিল বার বাঁকানো এবং কয়েলিং মেশিন "একটানা খাওয়ানো + সুনির্দিষ্ট নমন" এর একটি সমন্বিত প্রক্রিয়া গ্রহণ করে। নির্দিষ্ট প্রক্রিয়াটি পাঁচটি ধাপে বিভক্ত করা যেতে পারে:
কাঁচামাল খাওয়ানো:কয়েল করা স্টিলের বারগুলি ব্রেকিং সিস্টেমের সাথে সজ্জিত ওয়্যার ফিডিং র্যাকের উপর স্থাপন করা হয় (বিদ্যুতের ব্যর্থতার ক্ষেত্রে আলগা হওয়া রোধ করতে) এবং ট্র্যাকশন প্রক্রিয়ার মাধ্যমে মূল মেশিনে খাওয়ানো হয়।
ইস্পাত বার সোজা করা:সামঞ্জস্যযোগ্য সোজা চাকার দুটি সেট (অনুভূমিক এবং উল্লম্ব) আমদানি করা সার্ভো মোটর দ্বারা চালিত ট্র্যাকশন চাকার চার সেটের সাথে একসাথে কাজ করে, ±1 মিমি এর মধ্যে ইস্পাত বারগুলির সোজা করার সঠিকতা নিয়ন্ত্রণ করে।
পরিমাণগত খাওয়ানো:পূর্বনির্ধারিত মাত্রা অনুযায়ী, ফিড মোটর 90-110 মি/মিনিট পর্যন্ত ফিডিং গতি সহ স্টিল বারগুলিকে নির্দিষ্ট অবস্থানে পৌঁছে দেওয়ার জন্য ট্র্যাকশন চাকা চালায়।
সুনির্দিষ্ট নমন:বাঁকানো বাহু, একটি সার্ভো মোটর দ্বারা চালিত, 1100 ডিগ্রী / সেকেন্ড গতিতে ঘোরে এবং 0 ডিগ্রী এবং 180 ডিগ্রীর মধ্যে যেকোন কোণে ±1 ডিগ্রী কোণ নির্ভুলতা সহ একটি স্টপ কলামের মাধ্যমে স্টিল বারে বল প্রয়োগ করে।
কাটা এবং গঠন:নমন সম্পূর্ণ হওয়ার পরে, শিয়ারিং প্রক্রিয়াটি ইস্পাত বারগুলি কাটাতে উচ্চ গতিতে কাজ করে এবং সমাপ্ত পণ্যগুলি সরাসরি নিঃসৃত হয়। সমগ্র প্রক্রিয়ার সামঞ্জস্যের জন্য মেশিন বন্ধ করার প্রয়োজন নেই।
এই প্রক্রিয়া চলাকালীন, পিএলসি কন্ট্রোল সিস্টেম রিয়েল টাইমে সেন্সর সিগন্যাল গ্রহণ করে, প্রতিটি মেকানিজমের গতিবিধিকে সুনির্দিষ্টভাবে সমন্বয় করে এবং ক্রমাগত 60টি বাঁক পর্যন্ত জটিল স্টিরাপ আকারগুলি প্রক্রিয়া করতে পারে।
মূল উপাদান সিস্টেম
- যান্ত্রিক অ্যাকচুয়েটর সিস্টেম
খাওয়ানোর প্রক্রিয়া:উপরের এবং নিম্ন ট্র্যাকশন হুইল সেটগুলি নিয়ে গঠিত যা স্থিতিশীল পরিবহন নিশ্চিত করতে বসন্তের চাপের মাধ্যমে ইস্পাত বারগুলিকে চাপ দেয়।
নমন প্রক্রিয়া:একটি টেলিস্কোপিক বাঁকানো হাত, টার্নটেবল এবং একাধিক সেট স্টপ কলামের সমন্বয়ে গঠিত, বহু-দিকনির্দেশক নমনকে সক্ষম করে।
শিয়ারিং মেকানিজম:সুনির্দিষ্ট কাটিং অর্জন করতে পজিশনিং ব্যাফেলসের সাথে মিলিত একটি বৈদ্যুতিক কাটার ব্যবহার করে।
সোজা করার প্রক্রিয়া:দ্বৈত সামঞ্জস্যযোগ্য সোজা চাকা বিভিন্ন ব্যাসের ইস্পাত বারের জন্য সোজা করার প্রয়োজনীয়তা পূরণ করে।
- ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থা
মূলধারার মডেলগুলি পিএলসি দ্বারা নিয়ন্ত্রিত হয় শিল্প কম্পিউটার এবং টাচ স্ক্রিনগুলির সাথে যুক্ত। তারা হাজার হাজার পণ্যের প্যারামিটার এবং বৈশিষ্ট্য ফল্ট সনাক্তকরণ এবং অ্যালার্ম ফাংশন সংরক্ষণ করতে পারে। দ্রুত এবং সঠিক প্রতিক্রিয়া নিশ্চিত করতে আমদানি করা সার্ভো মোটর প্রতিটি অ্যাকচুয়েটরকে চালিত করে।
- অক্জিলিয়ারী সিস্টেম
দুটি স্ট্যান্ডার্ড ব্রেকিং ওয়্যার ফিডিং র্যাক, স্টেইনলেস স্টিল অপারেশন প্যানেল (-জারা এবং মরিচা-প্রতিরোধী), এবং এয়ার কম্প্রেসারের মতো সহায়ক সরঞ্জামগুলি অন্তর্ভুক্ত করে। কিছু মডেল সমাপ্ত পণ্য সংগ্রহ racks সঙ্গে সজ্জিত করা হয়।
শিল্প অ্যাপ্লিকেশন পরিস্থিতি এবং মূল মান
স্টিরাপ প্রসেসিংকে কেন্দ্র করে বিভিন্ন ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে সরঞ্জামগুলি ব্যাপকভাবে ব্যবহৃত হয়:
নির্মাণ প্রকৌশল:বিম, কলাম এবং উঁচু-বিল্ডিং, বাণিজ্যিক আবাসন, এবং সাশ্রয়ী মূল্যের আবাসন - যেমন প্রিফেব্রিকেটেড বিল্ডিংয়ের জন্য প্রিফেব্রিকেটেড কম্পোনেন্ট ফ্যাক্টরিতে স্ট্যান্ডার্ডাইজড স্টিরাপ প্রসেসিং এর জন্য স্টিরাপস উৎপাদন।
সেতু প্রকৌশল:ব্রিজ পিয়ার এবং ক্যাপ বিমের ইস্পাত শক্তিবৃদ্ধির জন্য স্টিরাপ তৈরি করা, বিভিন্ন ক্রস{0}}বিভাগীয় মাত্রার জন্য কাঠামোগত প্রয়োজনীয়তা পূরণ করা।
পৌর প্রকৌশল:রাস্তার গার্ডেল এবং ভূগর্ভস্থ ইউটিলিটি টানেলের জন্য সমর্থন স্টিরাপস প্রক্রিয়াকরণ, বহিরঙ্গন নির্মাণের জন্য বিভিন্ন স্পেসিফিকেশন প্রয়োজনীয়তা সন্তুষ্ট করে।
রেল ট্রানজিট ইঞ্জিনিয়ারিং:মেট্রো স্টেশন এবং টানেল বিভাগগুলির আস্তরণের জন্য স্টিরাপ উত্পাদন, কাঠামোর ভূমিকম্পের কার্যকারিতা নিশ্চিত করে।
